par

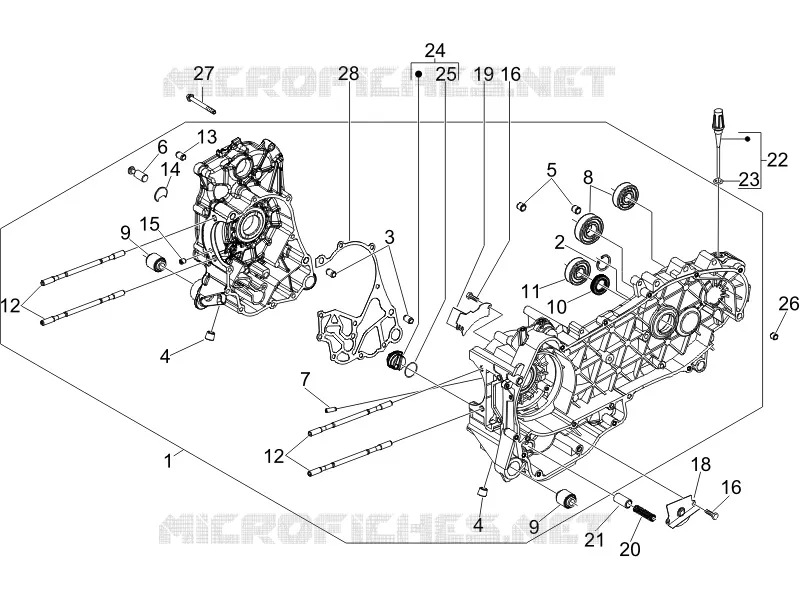

Carter
1
2
3
4
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
16
18
19
20
21
22
23
24
25
26
27
28
1
Crankshaft cpl.,cat.1
8747940002
Non disponible
1
Crankshaft cpl.,cat.1
8462415001
Non disponible
1
Crank-case
8409515001
Non disponible
1
Crankshaft cpl.,cat.1
8462415002
Non disponible
1
Crankshaft cpl.,cat.1
8747940001
Non disponible
1
Crank-case
8409515002
Non disponible
2
Circlip 25x26.9x1.2
000674
Non disponible
3
Pin 6,5x9,5x15
239388
Non disponible
4
Plug M12x1,5
411311
Non disponible
5
Locating dowel Ø11x10
478115
Non disponible
6
Springs fixing pin
483785
7,24€ Prix unitaire TTC
7
Nozzle
484034
9,95€ Prix unitaire TTC
8
Radial ball bearing 15x42x13
485912
Non disponible
9
Silent-block
486081
12,31€ Prix unitaire TTC
10
Gasket ring
82539R
Non disponible
10
Gasket ring 20-32-7
82878R
14,72€ Prix unitaire TTC
11
Radial ball bearing 20x47x14
833701
Non disponible
12
Stud bolt
840332
Non disponible
12
Stud bolt
877285
Non disponible
13
Pin 6,5x9,5x15
239388
Non disponible
14
Cup
840489
3,05€ Prix unitaire TTC
15
Nozzle D 1.1
844582
9,91€ Prix unitaire TTC
16
Screw w/ flange M5x16
830061
4,27€ Prix unitaire TTC
18
Lower oil bulkhead
483767
12,86€ Prix unitaire TTC
19
Upper oil bulkhead
485047
15,77€ Prix unitaire TTC
19
Half crankcase gasket
845212
Non disponible
19
Gasket
875111
19,92€ Prix unitaire TTC
20
Spring
485655
3,19€ Prix unitaire TTC
21
Oil pressure valve
829661
13,69€ Prix unitaire TTC
22
Complete oil level dipstick
832130
7,87€ Prix unitaire TTC
23
Gasket ring 14,43x9,19x2,62
827085
2,54€ Prix unitaire TTC
24
Filter door insert
845861
13,24€ Prix unitaire TTC
25
Gasket
431065
2,72€ Prix unitaire TTC
26
Locating dowel Ø7,5x12
277916
8,52€ Prix unitaire TTC
27
screw M6x60
432142
Non disponible
28
Half crankcase gasket
845212
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
