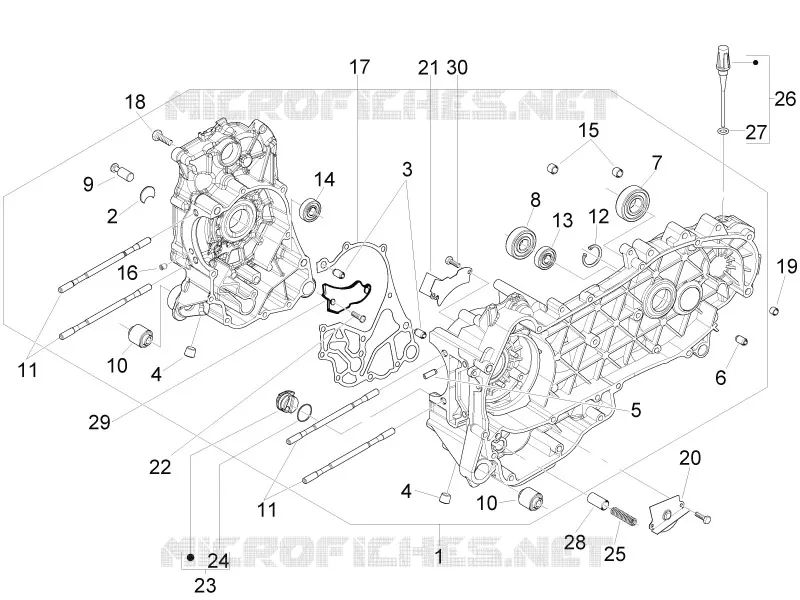

Carter moteur
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
1
Crankcase assembly Cat.1
CM1485135001
Non disponible
1
Crankcase assembly Cat.2
CM1485135002
Non disponible
2
Cup
840489
3,05€ Prix unitaire TTC
3
Pin 6,5x9,5x15
239388
Non disponible
4
Plug M12x1,5
411311
Non disponible
5
Nozzle
484034
9,95€ Prix unitaire TTC
6
Bush Ø8xØ12x8
431860
3,26€ Prix unitaire TTC
7
Radial ball bearing 15x42x13
83018R
13,96€ Prix unitaire TTC
8
Radial ball bearing 20x47x14
833701
Non disponible
9
Springs fixing pin
483785
7,24€ Prix unitaire TTC
10
Silent-block
486081
12,31€ Prix unitaire TTC
11
Stud bolt
411295
Non disponible
12
Circlip 25x26.9x1.2
000674
Non disponible
13
Gasket ring 20-32-7
82878R
14,72€ Prix unitaire TTC
14
Gasket ring 20-30-7
82898R
13,84€ Prix unitaire TTC
15
Locating dowel Ø11x10
478115
Non disponible
16
Nozzle D 1.1
844582
9,91€ Prix unitaire TTC
17
Gasket
875111
19,92€ Prix unitaire TTC
18
Screw w/ flange M6x60
B016425
3,46€ Prix unitaire TTC
19
Locating dowel Ø7,5x12
277916
8,52€ Prix unitaire TTC
20
Lower oil bulkhead
483767
12,86€ Prix unitaire TTC
21
Upper oil bulkhead
485047
15,77€ Prix unitaire TTC
22
Screw M5x10
018575
Non disponible
23
Filter door insert
845861
13,24€ Prix unitaire TTC
24
Gasket
431065
2,72€ Prix unitaire TTC
25
Spring
485655
3,19€ Prix unitaire TTC
26
Complete oil level dipstick
832130
7,87€ Prix unitaire TTC
27
Gasket ring 14,43x9,19x2,62
827085
2,54€ Prix unitaire TTC
28
Oil pressure valve
829661
13,69€ Prix unitaire TTC
29
Plate
876657
6,85€ Prix unitaire TTC
30
Screw w/ flange M5x16
830061
4,27€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
