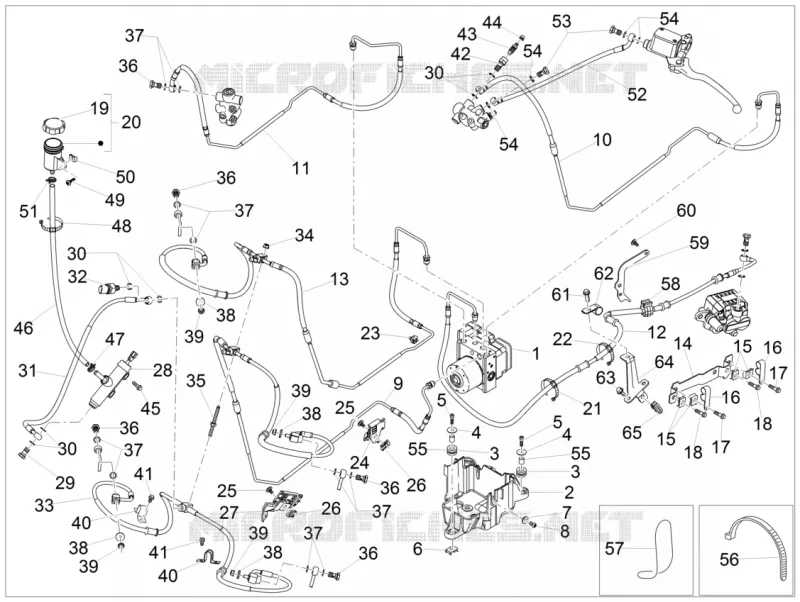

Système frein ABS
61
60
59
58
57
56
55
55
54
54
54
53
52
51
50
49
48
47
46
45
44
43
42
41
41
40
40
39
39
39
39
38
38
38
38
37
37
37
37
37
36
36
36
36
36
35
34
33
32
31
30
30
30
29
28
27
26
26
25
25
24
23
22
21
20
19
18
14
15
15
16
16
17
17
18
11
5
4
1
2
3
3
4
13
12
10
9
8
7
6
5
62
63
64
65
1
ABS control unit
1C001261
Non disponible
2
ABS control unit support
2B000650
26,16€ Prix unitaire TTC
3
Cylindrical cable grommet
576565
2,81€ Prix unitaire TTC
4
Washer d6,2x20x1
013092
2,80€ Prix unitaire TTC
5
Screw w/ flange M6x25
414837
Non disponible
6
Spring plate M6
254485
3,55€ Prix unitaire TTC
7
Bush d.10-h.3,5
AP9100053
3,55€ Prix unitaire TTC
8
Hex socket screw
840541
4,08€ Prix unitaire TTC
9
LH clamp brake pipe - ABS
1C001089R
Non disponible
10
ABS front valve brake pipe
1C001491R
Non disponible
11
ABS - rear valve brake pipe
2B001195R
175,80€ Prix unitaire TTC
12
Rear brake pipe
1C003628R
76,82€ Prix unitaire TTC
12
Front brake tube
1C001490R
74,29€ Prix unitaire TTC
13
RH clamp brake pipe - ABS
1C001097R
Non disponible
14
Support clamp
2B001132
10,69€ Prix unitaire TTC
15
Spring plate M6
254485
3,55€ Prix unitaire TTC
16
Hose clamp
649378
15,00€ Prix unitaire TTC
17
Screw w/ flange M6x16
B016777
3,07€ Prix unitaire TTC
18
Screw w/ flange M6x30
B016792
3,07€ Prix unitaire TTC
19
Cover
498431
29,27€ Prix unitaire TTC
20
Brake oil tank
274598
76,48€ Prix unitaire TTC
21
Lock-strap L=180mm
145298
2,98€ Prix unitaire TTC
22
Lock-strap L=277
257134
2,29€ Prix unitaire TTC
23
Spring
179013
7,66€ Prix unitaire TTC
24
ABS pipe rear support
1B001658
10,12€ Prix unitaire TTC
25
Screw w/ flange M5x9
AP8152339
3,94€ Prix unitaire TTC
26
Spring plate M5
248419
3,94€ Prix unitaire TTC
27
Pipe support
2B000665
10,12€ Prix unitaire TTC
28
Complete brake pump D.16
648798
105,97€ Prix unitaire TTC
29
Oil pipe screw M10x18
265451
6,79€ Prix unitaire TTC
30
Gasket
127927
2,86€ Prix unitaire TTC
31
BREAK PIPES
601781
Non disponible
32
Oil switch
640295
218,70€ Prix unitaire TTC
33
BREAK PIPES
1C001100R
Non disponible
34
Self locking nut M6
288245
2,56€ Prix unitaire TTC
35
Special stud bolt M6
2B000952
9,22€ Prix unitaire TTC
36
Oil pipe screw M10x18
265451
6,79€ Prix unitaire TTC
37
Gasket
127927
2,86€ Prix unitaire TTC
38
Washer 6,2x18x2
013950
2,98€ Prix unitaire TTC
39
Self locking nut M6
288245
2,56€ Prix unitaire TTC
40
Hose clamp
601970
6,80€ Prix unitaire TTC
41
Screw w/ flange M6x10
969296
3,07€ Prix unitaire TTC
42
Joint
597033
32,02€ Prix unitaire TTC
43
Bleed screw
651461
15,23€ Prix unitaire TTC
44
Cap
651462
9,58€ Prix unitaire TTC
45
Hex screw M6x20
018639
4,46€ Prix unitaire TTC
46
Anti-tilting oil-pump tank joint pipe
649563
24,65€ Prix unitaire TTC
47
Hose clamp
CM001901
3,56€ Prix unitaire TTC
48
Lock-strap L=180mm
145298
2,98€ Prix unitaire TTC
49
Self tapping screw D4.2x13
CM178603
3,74€ Prix unitaire TTC
50
Spring plate
CM017409
3,07€ Prix unitaire TTC
51
Hose clamp
CM001913
3,54€ Prix unitaire TTC
52
BREAK PIPES
650718
49,20€ Prix unitaire TTC
53
Oil pipe screw M10x18
265451
6,79€ Prix unitaire TTC
54
Gasket
127927
2,86€ Prix unitaire TTC
55
Spacer
273288
3,74€ Prix unitaire TTC
56
Hose clamp
709518
4,43€ Prix unitaire TTC
56
Black hose 178x4
AP8120416
2,88€ Prix unitaire TTC
57
Cable-guide
AP8221150
4,46€ Prix unitaire TTC
58
Non return spring L=23
CM006908
7,03€ Prix unitaire TTC
59
Support bracket
1A002618
8,42€ Prix unitaire TTC
60
Screw w/ flange M6x65
B016762
3,07€ Prix unitaire TTC
61
Screw w/ flange M6x16
B016777
3,07€ Prix unitaire TTC
62
Hose clamp
675510
6,13€ Prix unitaire TTC
63
Screw w/ flange M6x25
B016774
3,07€ Prix unitaire TTC
64
Bracket
1C000888
6,48€ Prix unitaire TTC
65
Hose clamp
217280
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
