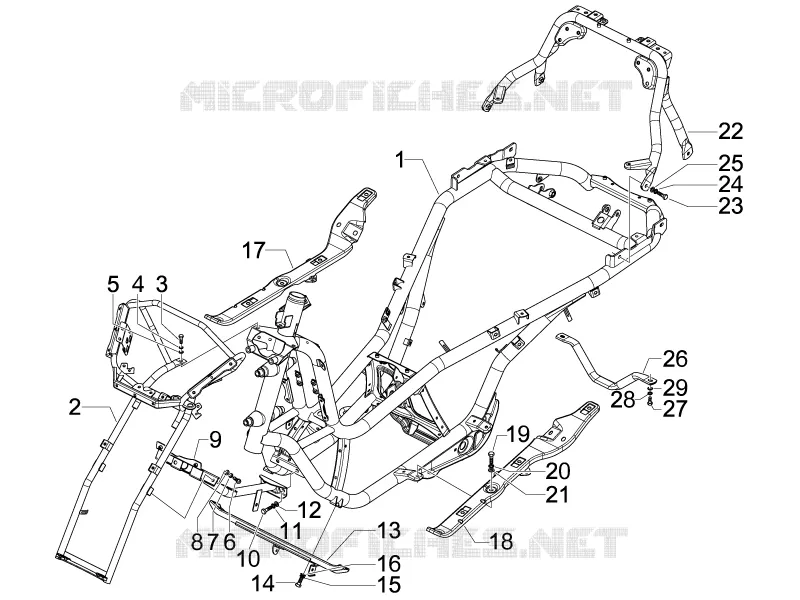

Châssis/coque
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
1
Frame
6563005
Non disponible
2
Front sub-chassis with U.P.
6558355
Non disponible
3
screw M8x20
031118
Non disponible
4
Notched washer 14x8,3x1,8
012540
2,72€ Prix unitaire TTC
5
Flat washer 8,4x18x2
003038
2,98€ Prix unitaire TTC
6
Flat washer 6,4x12x1
003056
3,49€ Prix unitaire TTC
7
Screw m6x12
031086
2,86€ Prix unitaire TTC
8
Notched washer 6,6x11x0
012533
3,04€ Prix unitaire TTC
9
Front sub-chassis strut
6227795
118,25€ Prix unitaire TTC
10
Hex screw M8x30
031122
3,25€ Prix unitaire TTC
11
Notched washer 14x8,3x1,8
012540
2,72€ Prix unitaire TTC
12
Flat washer 8,4x18x2
003038
2,98€ Prix unitaire TTC
13
Pipes connection cross pin
6234865
140,70€ Prix unitaire TTC
14
Hex screw M8x30
031122
3,25€ Prix unitaire TTC
15
Notched washer 14x8,3x1,8
012540
2,72€ Prix unitaire TTC
16
Flat washer 8,4x18x2
003038
2,98€ Prix unitaire TTC
17
Footrest support with u.p. right cross pin
CM1755055
Non disponible
18
Cross pin for actuator
6536685
65,81€ Prix unitaire TTC
19
screw M6x16
031088
3,11€ Prix unitaire TTC
20
Spring washer 6,4x11,8x1
016406
3,42€ Prix unitaire TTC
21
Flat washer 16x6,5x1,5
013880
1,88€ Prix unitaire TTC
22
Handle support pipe and helmet compartment
6558035
60,60€ Prix unitaire TTC
23
screw M8x20
031118
Non disponible
24
Notched washer 14x8,3x1,8
012540
2,72€ Prix unitaire TTC
25
Flat washer 8,4x18x2
003038
2,98€ Prix unitaire TTC
26
Small carrier connector front pipe
653294
32,59€ Prix unitaire TTC
27
Screw m8x18 zn
031117
4,27€ Prix unitaire TTC
28
Notched washer 14x8,3x1,8
012540
2,72€ Prix unitaire TTC
29
Flat washer 8,4x18x2
003038
2,98€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
