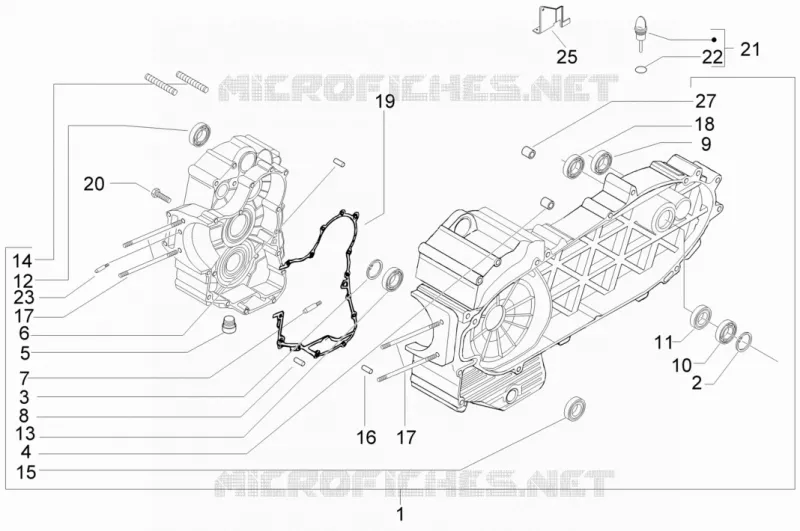

Carter
1
27
25
23
22
21
20
19
18
17
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Crankcase assembly Cat.4
CM1566025004
Non disponible
1
Crankcase assembly Cat.3
CM1566025003
Non disponible
1
Crankcase assembly Cat.2
CM1566025002
Non disponible
1
Crankcase assembly Cat.1
CM1566025001
Non disponible
2
Circlip 25x26.9x1.2
000674
Non disponible
3
Snap ring
006652
3,46€ Prix unitaire TTC
4
Pin 6,5x9,5x15
239388
Non disponible
5
Plug M12x1,5
411311
Non disponible
6
Locating dowel Ø11x10
478115
Non disponible
7
Nozzle
484034
9,95€ Prix unitaire TTC
8
Locating dowel
484993
3,19€ Prix unitaire TTC
9
Radial ball bearing 15x42x13
485912
Non disponible
10
Bearing 52x25x15
825233
14,38€ Prix unitaire TTC
11
Oil seal 25x40x7
825238
Non disponible
12
Gasket ring 35x47x7
873932
20,57€ Prix unitaire TTC
12
Oil seal 35x47x7
829195
Non disponible
13
Bearing 20x42x1
82656R
14,20€ Prix unitaire TTC
14
Stud bolt M10X1,25X51
833513
Non disponible
15
Bearing D20x52x15
82660R
29,78€ Prix unitaire TTC
16
Pin 11,8X10
825597
4,27€ Prix unitaire TTC
17
Stud bolt M10X1.25X166
827951
Non disponible
18
Radial ball bearing 20x47x14
833701
Non disponible
19
Half crankcase gasket
872909
24,59€ Prix unitaire TTC
20
Screw w/ flange M6x65
828909
Non disponible
21
Complete oil level dipstick
832130
7,87€ Prix unitaire TTC
22
Gasket ring 14,43x9,19x2,62
827085
2,54€ Prix unitaire TTC
23
Nozzle
825649
5,09€ Prix unitaire TTC
25
Bracket
834911
20,88€ Prix unitaire TTC
25
Pin 6,5x9,5x15
239388
Non disponible
27
Pin 6,5x9,5x15
239388
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
